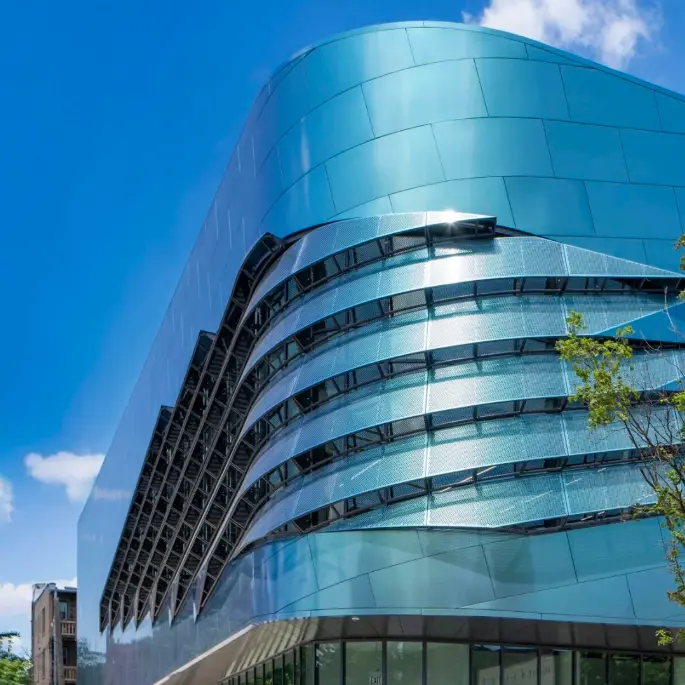

異形ユニット化カーテンウォール

Yehauxuan は専門メーカーとして、BIM 3D 詳細設計、6 方向に調整可能な取り付け、多層シーリングと防水などのコア技術を統合し、カスタマイズされたデザイン、効率的な設置、構造的安定性、耐久性のあるシーリングを組み合わせています。不規則形状ユニット化カーテンウォールは、高層ビル、公共建築物、商業ランドマークの不規則形状ファサードの美的要件と性能要件を満たしていると同時に、耐風性、耐震性、防火に関する国の建築基準にも準拠しているため、ハイエンドの不規則形状建物ファサードに推奨されるソリューションとなっています。

製品の特徴

1. 完全組立ユニット化による高精度なカスタマイズ

不定形ユニット化カーテンウォールはすべて社内で組み立てられ、パネル、フレーム、シール、ハードウェアコンポーネントが同時に完成します。 BIM 3Dモデリング技術を活用することで、建物の不規則な形状を加工精度誤差±2mm以内で正確に再現し、現場施工時の寸法誤差を効果的に回避します。

一曲面、両曲面、不規則折り曲面など多様な異形形状に対応します。パネルのオプションには、熱曲げ合わせガラス、フッ素コーティングされたアルミニウム パネル、ストーン ハニカム パネルなどがあります。光の透過率、色、質感は建築上の要件に応じてカスタマイズでき、ランドマークとなる建物のパーソナライズされたファサードデザインに完全にマッチします。

2.安全で変形しにくい堅牢な構造

異形ユニット化カーテンウォールのメインフレームには、6063-T6高強度アルミニウム合金プロファイルを使用し、脱落防止スプリングピンと高強度ねじり防止インサートを組み合わせることで、構造の耐風性と耐震性を強化し、強い台風や地震などの厳しい条件にも耐えることができます。ユニット間の連動接続により温度変形や階間変位を効果的に吸収し、超高層ビルの構造変位要求に適応します。

カーテンウォール全体の設計は、さまざまな地域の風圧と積雪基準を満たすように風洞試験を通じて最適化されています。柱は、力の伝達、接続、美的機能を統合する多キャビティ成形構造を利用し、構造の安定性と空間適応性を組み合わせています。

3.効率的な設置、管理可能な施工スケジュール

異形ユニット化カーテンウォールは工場プレハブ＋現場吊り上げの施工方式を採用しています。ユニットが現場に輸送された後、主要構造に事前に埋め込まれたアダプターに直接接続されます。事前に組み込まれたシステムは 3 次元の 6 方向の自由調整をサポートし、主要構造の施工誤差を吸収し、正確な設置位置を保証します。

従来のモジュール式カーテンウォールと比較して、建設効率が 50% 以上向上します。主要構造物との同時・重複工事が可能となり、全体の工期を大幅に短縮します。さらに、現場での煩雑な処理が不要となるため、施工時の粉塵や騒音が少なく、グリーン建築基準を満たします。

4.防水と省エネのための多層シーリング

等圧原理と多層連続シール設計を革新的に採用し、ユニットセルを耐候性シールストリップと構造用接着剤と組み合わせて複数の空気室を形成します。この段階的な減圧により高効率の防水を実現します。内蔵の隠蔽排水システムは、浸入した少量の雨水をすぐに排出し、水源からの漏れを防ぎます。

不規則な形状のユニット化カーテンウォールには、複層ガラス Low-E ガラスと断熱ロックウール層を装備することができ、優れた熱性能を提供し、建物のエネルギー消費を効果的に削減します。パネル表面にはフッ素コーティングと焼き戻し処理が施されており、紫外線や酸性雨による腐食に強く、屋外での耐用年数が長く、清掃が容易で耐摩耗性にも優れています。

5. 普遍的な適応性、保証された品質

システム全体が「異形カーテンウォールの施工基準及び合格基準」に適合しており、耐火性、耐雷性、遮音性などの多面的な性能を確保しています。ハードウェアアクセサリは 304 ステンレス鋼製で、耐食性と高い耐荷重性を備えています。すべての材料は立会いによるサンプリングと再検査を受け、品質を保証します。

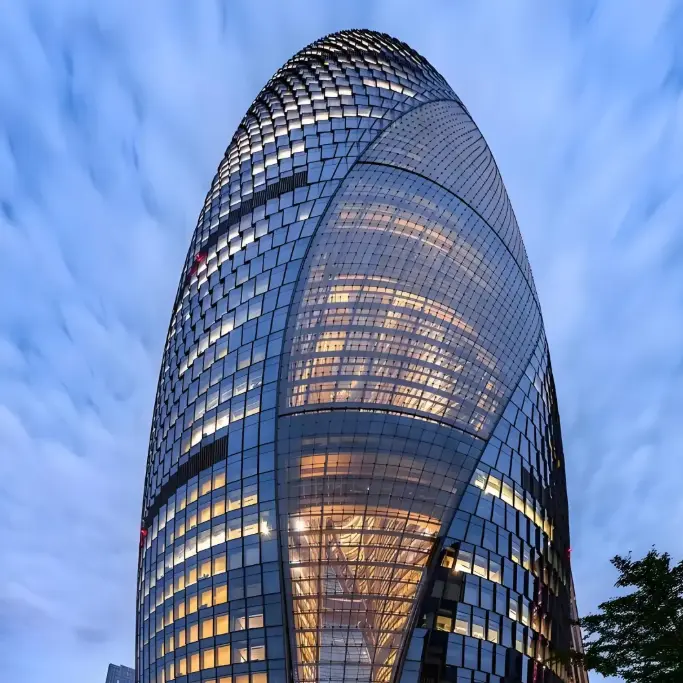

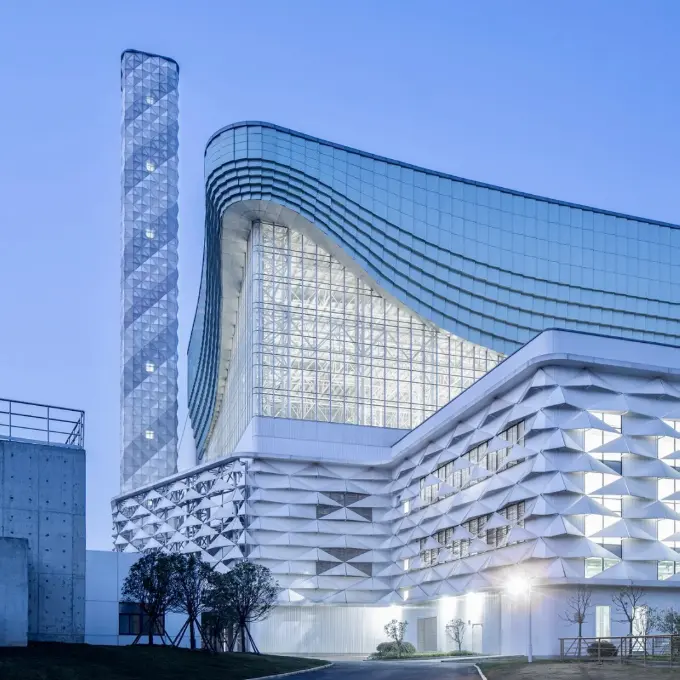

高層オフィスビル、複合商業施設、文化施設、高級ホテルなど、様々な異形建物のファサードに適応します。実用的な建築外壁のニーズを満たしながら、視覚的に印象的な建築ランドマークを作成し、美観と機能の高度な統一を実現します。

製品に関するよくある質問

1. 異形ユニット化カーテンウォールはどのような異形形状を実現できますか?またカスタマイズ精度はどの程度ですか?

一重曲線、二重曲線、不規則な折り目、多角形のワープなど、あらゆる種類の不規則な形状をサポートします。 BIM 3D詳細設計に基づいて、工場での加工精度誤差は±2mm以内で、建築設計の不規則な細部を正確に再現します。

2. コア基板とパネルの選択肢とその特徴は何ですか?

メインフレームは6063-T6高強度アルミニウム合金プロファイルで作られており、構造的に安定しており、変形しにくいです。パネルは熱曲げ合わせガラス（透明で安全）、フッ素コートアルミ単板（形状が柔軟で耐候性）、ストーンハニカムパネル（自然な風合いと高強度）からお選びいただけます。すべての厚さと仕様は要件に応じてカスタマイズできます。
